그리드 지붕

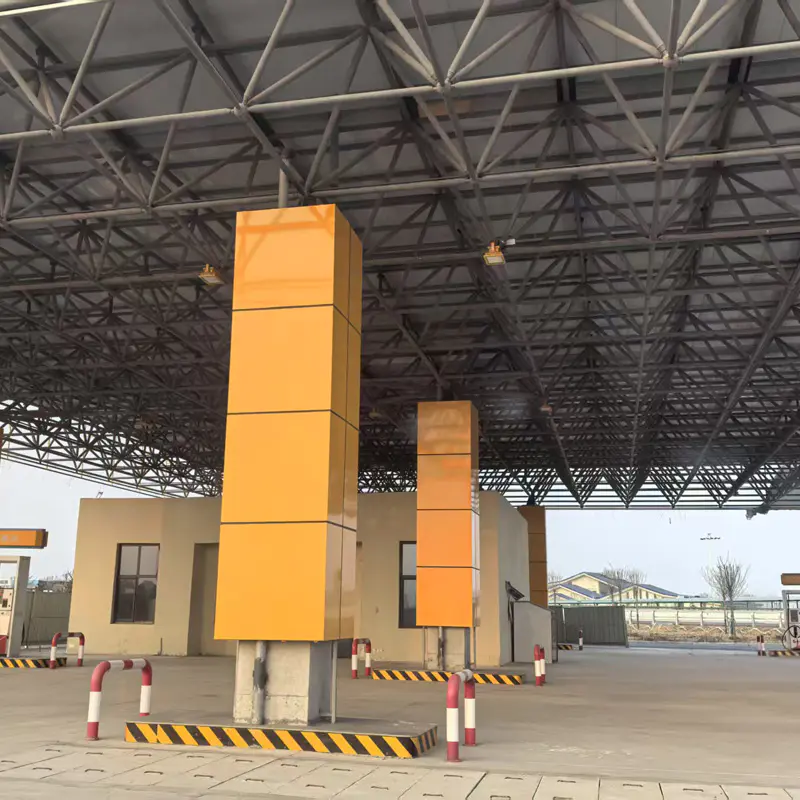

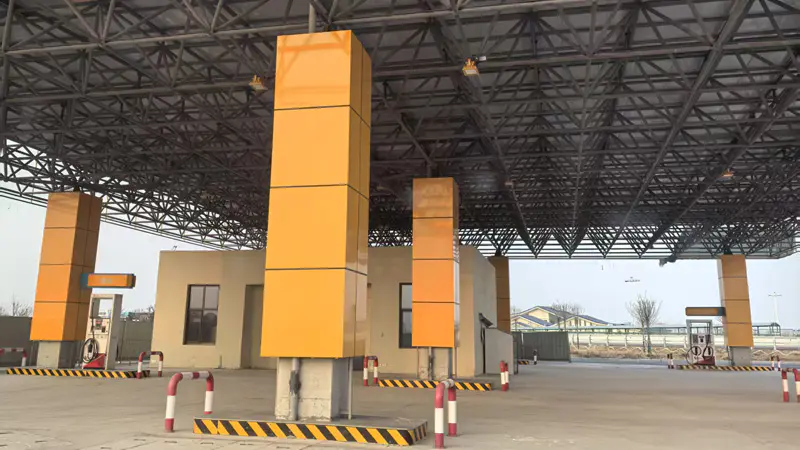

그리드 지붕은 강철 및 알루미늄과 같은 금속 재료로 구성된 경량 지붕 구조로, 용접 또는 볼트로 연결되어 그리드 구조를 형성 한 다음 프로파일 컬러 스틸 시트 또는 샌드위치 패널과 같은 패널로 덮여 지붕을 형성합니다. 그것은 가벼운 무게, 아름다움 및 내구성의 특징을 가지고 있으며 공장, 스포츠 공연장, 전시장, 컨퍼런스 센터, 상업 거리 및 기타 건물에서 널리 사용됩니다.

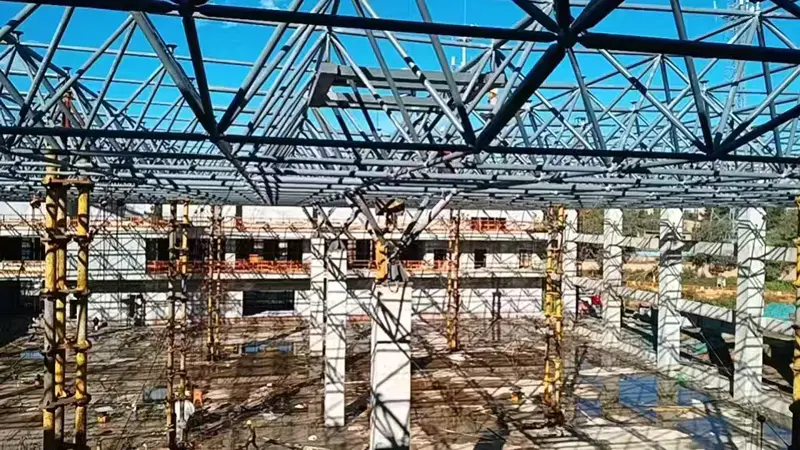

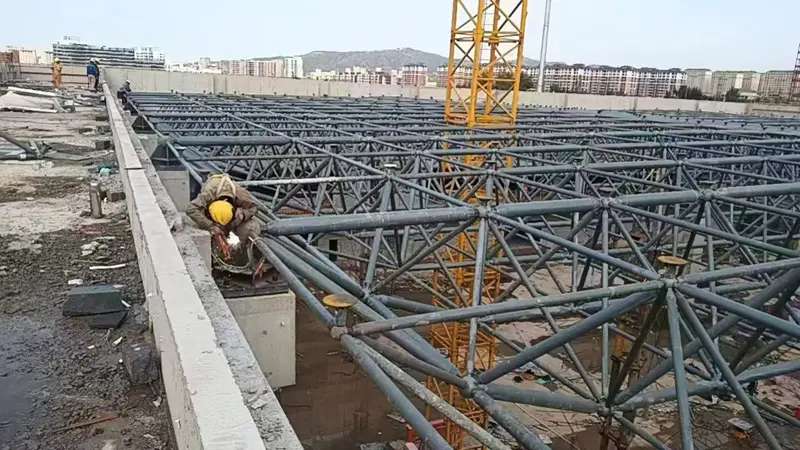

강철 구조 그리드 지붕은 특정 그리드 형태의 노드로 연결된 여러 멤버로 구성된 공간 구조입니다. 그리드는 노드를 연결 해야하는 "장치"로 볼 수 있으며이 노드는 크로스 플레이트 조인트, 용접 중공 볼 조인트 및 볼트 볼트 조인트 일 수 있습니다. 로드와 노드 플레이트 사이의 연결은 용접 또는 고강도 볼트에 의해 만들어집니다. 노드에 사용되는 강철의 양은 일반적으로 전체 강철 트러스 구조에 사용되는 총 강철의 15-20%를 차지합니다.

그리드 지붕 구조의 재료는 다음 요구 사항으로 선택해야합니다.

1. 메인 빔, 보조 빔, 아치 아키텍처 및 기타 대형 멤버는 직사각형 강관 또는 I- 빔을 사용해야합니다.

2. 사양을 준수하는 그리드 노드 및 노드 강화를 채택 할 수 있습니다.

3. 스테인레스 스틸 플레이트 또는 알루미늄 합금 플레이트와 같은 외부 표면 덮개 재료를 선택할 수 있습니다.

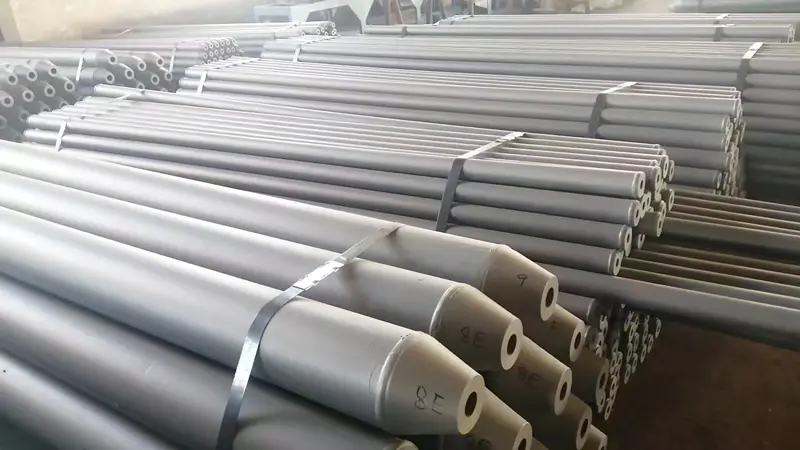

Q235 또는 Q345는 일반적으로 그리드 지붕 구조물의 재료로 사용되며 강관 또는 섹션은 일반적으로 멤버 단면에 사용됩니다. 소규모 회원 단면은 대형 스팬 건물을 건설하는 데 사용됩니다.

그리드 지붕 부하 및 관련 규정을 고려하여 관련 소프트웨어를 사용하여 멤버의 크기, 그리드 크기, 노드 수 및 스팬을 계산하여 구조 부재의 강도와 안정성을 보장하고 멤버의 섹션을 최적화하십시오.
