바닥의 콘크리트를지지하는 압축 강판은 바닥 데크라고합니다. Steel Bar Truss 데크는 주요 강철 구조물의 빠른 구조 요구 사항에 적응하고 짧은 시간 안에 회사 작업 플랫폼을 제공합니다. Steel-Bars Truss 데크는 건설 엔지니어가 개발 한 차세대 바닥 데크입니다.
Steel-Bars Truss 데크는 건설 엔지니어가 개발 한 차세대 바닥 데크입니다. 바닥 데크의 스틸 바는 공장의 반자동 판금 용접 장비를 사용하여 바닥 데크의 높이와 베어링 용량을 대체하기 위해 공장의 반자동 판금 용접 장비를 사용하여 스틸 바 트러스로 가공됩니다.

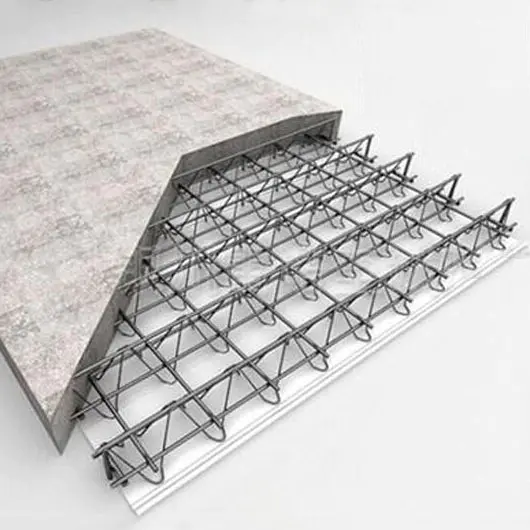

이 시스템은 콘크리트 바닥 슬래브의 강철 막대를 시공 템플릿과 통합합니다. 시공 절차 중에, 스틸 바 트러스 데크는 바닥 슬래브에 젖은 콘크리트의 무게와 구조 부하를 견딜 수 있습니다. 사용 기간 동안, 스틸 트러스의 상단 및 하부 코드 스틸 바는 콘크리트 전체와 함께 작동 하중을 견딜 수 있습니다.
스틸 바 트러스 데크는 스틸 트러스와 하단 시트를 저항 스폿 용접을 통해 연결하여 형성됩니다. 스틸 바 트러스는 스틸 바로 만들어져 있으며 다른 위치에 따라 상단 코드, 하단 코드 및 웹 바로 사용됩니다. 하단 시트는 아연 도금 강판 또는 냉간 압연 강판으로 만들 수 있습니다.

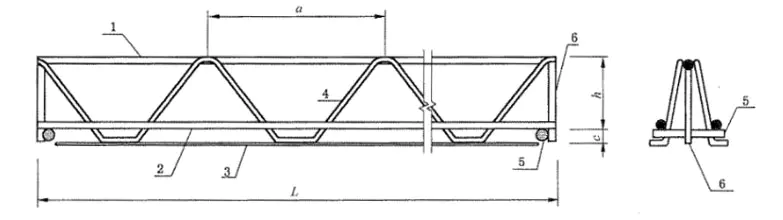

고도
단면도
1 ； 윗쪽 코드 ； 2 、 하단 코드 ；
3 ； 하단 시트 、 4 、 웹 바 ；
5 rein 수평 지원 지원 ； 6 、 수직지지 막대.
L ： 스틸 트러스 바닥 슬래브의 길이, ≤12000mm ；
H ： 스틸 트러스의 높이, 70 ~ 170mm
A ： 스틸 트러스 섹션 사이의 거리, 200mm;
B ： 스틸 바 트러스 사이의 간격, 188mm;
C ： 콘크리트 덮개 두께, 15mm;

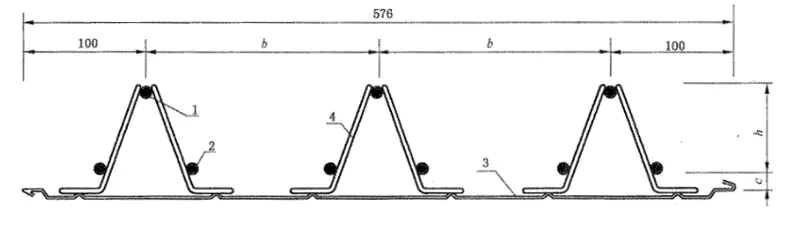

하단 시트의 다이어그램
스틸 바 트러스 데크를 놓기 전에 참조 라인은 도면에 표시된 시작 위치에 따라 설정해야합니다. 첫 번째 보드는 기준선과 정렬되어야하며 다른 보드는 순서대로 설치됩니다. 보드의 연결은 고정 방법을 채택하며 콘크리트를 붓 때 누출이 없도록 보드 사이의 후크 연결이 꽉 조여야합니다.
